C-Bouw
C-Bouw is een applicatie voor AutoCAD en BricsCAD waarmee snel 2D wanden getekend kunnen worden en kozijnen in deze wanden kunnen worden geplaatst.Doordat het resultaat eenvoudige lijnen en arceringen zijn kunnen de wanden bewerkt worden met standaard Autocad commando’s zoals Stretch en Rotate. Doordat elke wand een Group is kan men een wand eenvoudig selecteren en bewerken.
Het programma kent onder andere de volgende functies:
WandLijn Teken een wand. Het tekenen gaat hetzelfde als bij een polyline.
WandHoek Maak een hoekaansluiting. De werking is hetzelfde als bij het commando Fillet met Radius 0.
WandT Maak een T-aansluiting. De werking is gelijk aan die van het commando Trim of Extent.
WandOpening Maak een opening. De werking is gelijk aan die van het commando Break.
WandInfo Geeft info over type van een geselecteerde wand.
PlaatsBlock Functie om een kozijn of ander bouwdeel uit de bibliotheek te plaatsen.
Enkele bijzondere kenmerken zijn:
– Een geplaatst kozijn ‘breekt een wand open’, en kan dynamisch elke afmeting krijgen.
– De wandtypen en (kozijn)blocks worden beheerd in een bibliotheek-layout van de tekening.

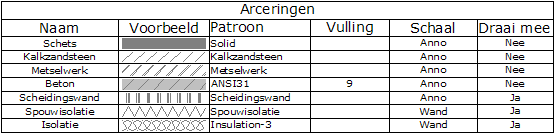

– In deze bibliotheek-layout staan tabellen met daarin opgenomen de blocknamen, wandtypen, wanddikten, layers, arceerpatronen e.d.
– Doordat we in de bibliotheek standaard Autocad tabellen gebruiken is het beheer bijzonder eenvoudig.
– Doordat de bibliotheek in de tekening zelf is opgenomen kan een tekening op elke locatie en na vele jaren nog bewerkt worden.
– Bij de software wordt een voorbeeld bibliotheek mee geleverd: C-Bouw .
– Men kan de bibliotheek naar eigen inzicht uitbreiden met wandtypes, kozijnen e.d.
– In een uitgebreide handleiding wordt uitgelegd hoe de applicatie gebruikt moet worden en hoe men de bibliotheek kan uitbreiden.
– De meegeleverde bibliotheek bestaat uit Dynamic Blocks en is bruikbaar in AutoCAD Full Version, AutoCAD LT en BricscAD.

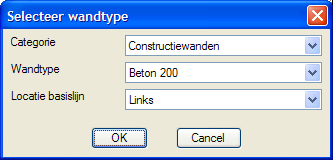

Enkele afbeeldingen uit de handleiding:
Systeem eisen
– C-Bouw werkt op AutoCAD Full Version vanaf versie 2010.
– C-Bouw werkt op BricsCAD Pro vanaf versie 16.
Demo op Youtube:
Bekijk hier een demo wanden tekenen: Klik hier
Bekijk hier een demo kozijnen tekenen: Klik hier
Applicatie Downloaden:
Om deze applicatie te downloaden vragen wij u uw gegevens hieronder in te vullen. Na het bevestigen ontvangt u de download link van deze applicatie automatisch in uw mail-box. Voor vragen kunt u contact met ons opnemen.
